| Общие сведения |
| Модель |

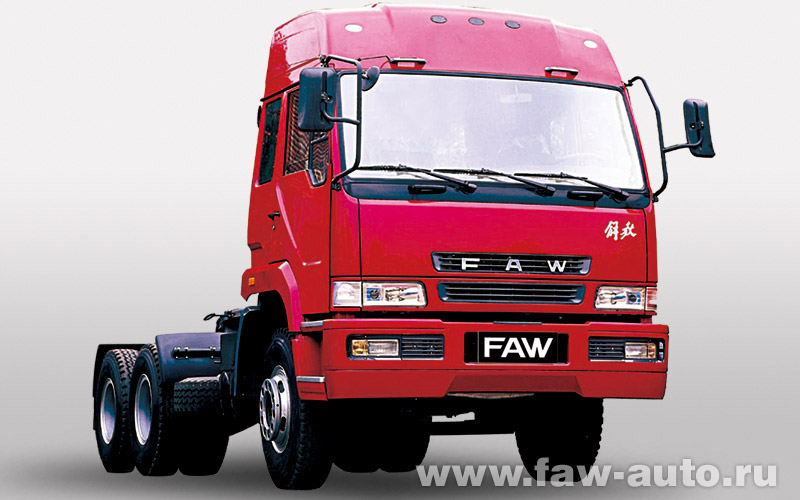

FAW CA4322P21K15T1YA82 |
| Тип |
седельный тягач (руль справа) |
| Двигатель китайского тягача FAW CA4322P21K15T1YA82 |
| Модель двигателя |
WD615.46 |
| Тип |
6-цилиндровый рядный 4-тактный, водяного охлаждения, с непосредственным впрыском топлива, турбонаддувом и промежуточным охлаждением |
| Максимальная мощность, кВт (л.с.) |
266 (360) при 2200 об/мин |
| Максимальный крутящий момент, Н·м |
1460 при 1400 об/мин |
| Диаметр цилиндра и ход поршня, мм |
126 × 130 |
| Рабочий объём двигателя, л |
9,726 |
| Степень сжатия |
15,5 : 1 |
| Удельный расход топлива, г/кВт·ч |
200 |
| Экологические нормы выхлопа |
Евро-2 |
| Производительность воздушного компрессора, л/мин |
460 при 2300 об/мин |
| Система смазки |
полнопоточный масляный фильтр, центробежный масляный фильтр, масляный фильтр турбонагнетателя |
| Система пуска |
Стартер |
24 В, 6 кВт |
| Генератор |
28 В 2 кВт, со встроенным регулятором |
| Вспомогательное пусковое устройство |
огневой предпусковой подогреватель |
| Система впуска воздуха |
двухэлементный воздушный фильтр со сменными бумажными элементами, с индикатором загрязнения |
| Топливная система |
Топливные фильтры |
один установленный на раме топливный фильтр грубой очистки и два установленных на двигателе фильтра тонкой очистки топлива |
| Ёмкость топливного бака, л |
400 |
| Система выпуска отработавших газов |
горизонтальный глушитель с гибкой выхлопной трубой |
| Система охлаждения |
Радиатор |
алюминиевый радиатор трубчатого типа с баком регенерации охлаждающей жидкости |
| Вентилятор |
легковесный, пластмассовый, с гидроприводом |
| Сцепление |
| Тип |
сухое однодисковое диафрагменное |
| Управление |
с гидравлическим приводом и пневмоусилителем |
| Диаметр, мм |
430 |
| Материал фрикционной накладки диска сцепления |
без содержания асбеста |
| Трансмиссия |
| Модель |
Shanxi Fuller 9JS180 |
| Тип |
механическая коробка передач с демультипликатором, с двумя промежуточными валами |
| Скорости |
9 вперёд, 1 назад |
| Передаточные числа на передачах |
Первая |
12,65 |
| Вторая |
8,38 |
| Третья |
6,22 |
| Четвёртая |
4,57 |
| Пятая |
3,40 |
| Шестая |
2,46 |
| Седьмая |
1,83 |
| Восьмая |
1,34 |
| Девятая |
1,00 |
| Задняя |
13,22 |
| Передний мост тягача FAW CA4322P21K15T1YA82 |
| Тип |
штампованная балка двутаврового сечения, смонтированная сзади поперечная рулевая тяга |
| Номинальная нагрузка на мост, кг |
7000 |
| Рулевой механизм |
со встроенным усилителем |
| Рулевая колонка |
регулируемая по наклону и телескопическая |
| Передняя подвеска |
полуэллиптические многолистовые рессоры с телескопическими амортизаторами двухстороннего действия диаметром 50 мм |
| Колёса |
8,50V—20; стальные диски |
| Шины |
12,00R20-18PR; одинарные, радиальные, камерные |
| Задний мост тягача FAW CA4322P21K15T1YA82 |
| Тип |
Ф457, сварной, ведущий мост с полностью разгруженными полуосями |
| Передаточное отношение |
4,875 |
| Номинальная нагрузка на мост, кг |
23000 |
| Задняя подвеска |
балансирные пружины, полуэллиптические многолистовые рессоры |
| Колёса |
8,50V—20; стальные диски |
| Шины |
12,00R20-18PR; двойные, радиальные, камерные |
| Тормозная система |
| Тип |
спереди и сзади независимая двухконтурная тормозная система с осушителем воздуха |
| Тормозные резервуары |
2 стальных резервуара по 40 л, 1 стальной резервуар на 24 л |
| Рабочие тормоза |
с пневматическим приводом, барабанные, внутренний диаметр тормозного барабана 400 мм |
| Ширина тормозной колодки |
Передней, мм |
150 |
| Задней, мм |
200 |
| Стояночный тормоз |
действующие на задних колёсах пружинные энергоаккумуляторы с пневматическим приводом, приводимые в действие клапаном с ручным управлением совместно с клапаном быстрого растормаживания |
| Горный тормоз (в выпускной системе двигателя) |
дроссельная заслонка с электрическим управлением и пневматическим приводом в выхлопной трубе |
| Возможность подключения тормозной системы полуприцепа |
есть |
| Рама китайского тягача FAW CA4322P21K15T1YA82 |
| Тип |
рама лестничного типа, боковые лонжероны коробчатого сечения |
| Линейные размеры поперечного сечения, мм |
300 × 85 × 8 (со внутренним элементом жёсткости 5 мм) |
| Ширина рамы в сборе |
Спереди, мм |
865 |
| Сзади, мм |
780 |
| Диаметр седельно-сцепного устройства (ССУ) |
50 |
| Кабина китайского тягача FAW CA4322P21K15T1YA82 |
| Тип |
модель FP, цельнометаллическая стальная, сварная, бескапотная (расположена над двигателем), высокая крыша, с двойным спальником (два спальных места), прозрачный люк в крыше, 4-точечная полностью плавающая пружинно-гидравлическая подвеска, гидравлическая система подъёма кабины с электроприводом, с ручным резервным подъёмником и предохранительной защёлкой, угол наклона кабины 44° |
| Стёкла |
многослойное лобовое стекло и безопасное закалённое стекло в боковых и задних окнах |
| Стеклоочиститель ветрового стекла |
3 щётки, электрический привод, 2 скорости и прерывистый режим работы |
| Сиденье водителя |
регулировка высоты, положения и угла наклона спинки, подвеска на винтовых пружинах, матерчатая обивка, подголовник |
| Сиденье пассажира |
регулировка угла наклона спинки, пневматическая подвеска, матерчатая обивка, высокая спинка |
| Ремни безопасности |
для водителя и пассажира, трёхточечные |
| Аудио |
кассетная стереомагнитола AM/FM |
| Приборы и указатели |
спидометр, тахометр, указатель температуры охлаждающей жидкости, указатель давления воздуха |
| Сигнальные лампы и зуммеры |
закрытие кабины (сигнальная лампа и звуковой сигнал); низкий уровень охлаждающей жидкости (сигнальная лампа и звуковой сигнал); низкое давление масла (сигнальная лампа и звуковой сигнал); низкое давление воздуха (сигнальная лампа и звуковой сигнал); стояночный тормоз (контрольная лампа) |
| Электрооборудование |
| Тип |
24 В, заземление отрицательного полюса |
| Аккумуляторная батарея |
Модель |
6-QAW-180D |
| Ёмкость, А·ч |
2 × 180 |
| Светотехника |
Передняя |
комбинация галогенной фары и габаритной лампы |
| Задняя |
комбинация стоп-сигнала, заднего фонаря и лампы заднего хода с отражателем |
| Весовые характеристики |
| Снаряжённая масса, кг |
9230 |
| Распределение снаряжённой массы тягача |
На передний мост, кг |
4630 |
| На заднюю тележку, кг |
4600 |
| Максимально допустимая масса буксируемого полуприцепа, кг |
50000 |
| Основные ходовые характеристики |
| Максимальная скорость, км/ч |
93 |
| Расход топлива при 80 км/ч с полной загрузкой, л/100 км |
41 |
| Минимальный радиус поворота, м |
9,5 |
| Максимальный уровень шума снаружи при ускорении, дБ(А) |
84 |
| Минимальный дорожный просвет, мм |
256 |
