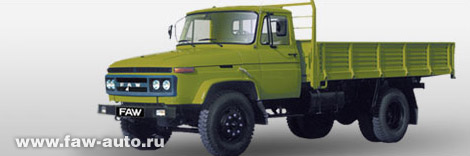

Китайский грузовик FAW CA1093K2 (1093)

FAW CA1093K2

Технические характеристики китайского грузовика FAW CA1093K2

Общие сведения
Модель FAW CA1093K2
Тип бортовой грузовой автомобиль
Двигатель китайского грузовика FAW CA1093K2
Модель двигателя CA6110/125Z5A2
Тип 6-цилиндровый рядный 4-тактный, водяного охлаждения, с непосредственным впрыском топлива и турбонаддувом
Максимальная мощность, кВт (л.с.) 125 (170) при 2500 об/мин
Максимальный крутящий момент, Н·м 560 при 1600 об/мин
Диаметр цилиндра и ход поршня, мм 110 × 125
Рабочий объём двигателя, л 7,127
Степень сжатия 17 : 1
Удельный расход топлива, г/кВт·ч 210
Производительность воздушного компрессора, л/мин 235 при 2300 об/мин
Система смазки полнопоточный масляный фильтр, центробежный масляный фильтр, масляный фильтр турбонагнетателя
Система пуска Стартер 24 В, 5 кВт
Генератор 28 В 1,5 кВт, со встроенным регулятором
Вспомогательное пусковое устройство предпусковой подогреватель решётчатого типа
Система впуска воздуха двухэлементный воздушный фильтр со сменными бумажными элементами
Топливная система Топливные фильтры один установленный на раме топливный фильтр грубой очистки и два установленных на двигателе фильтра тонкой очистки топлива
Ёмкость топливного бака, л 150
Система выпуска отработавших газов горизонтальный глушитель
Система охлаждения Радиатор алюминиевый радиатор трубчатого типа с баком регенерации охлаждающей жидкости
Вентилятор легковесный, пластмассовый, с гидроприводом
Сцепление
Тип сухое однодисковое диафрагменное
Управление с механическим управлением
Диаметр, мм 350
Материал фрикционной накладки диска сцепления без содержания асбеста
Трансмиссия
Модель FAW CA6T123
Тип механическая трансмиссия
Скорости 6 вперёд, 1 назад
Передаточные числа на передачах Первая 6,515
Вторая 3,916
Третья 2,345
Четвёртая 1,428
Пятая 1,000
Шестая 0,813
Задняя 6,060
Передний мост грузовика FAW CA1093K2
Тип штампованная балка двутаврового сечения, смонтированная сзади поперечная рулевая тяга
Номинальная нагрузка на мост, кг 3500
Рулевой механизм со встроенным усилителем
Передняя подвеска полуэллиптические многолистовые рессоры с телескопическими амортизаторами диаметром 50 мм двухстороннего действия
Колёса 7,00T-20; стальные диски
Шины 9,00-20-14PR; одинарные, диагональные, камерные
Задний мост грузовика FAW CA1093K2
Тип Ф225, ведущий мост с полностью разгруженными полуосями, литой
Передаточное отношение 6,25
Номинальная нагрузка на мост, кг 8000
Задняя подвеска полуэллиптические многолистовые рессоры с телескопическими амортизаторами диаметром 50 мм двухстороннего действия
Колёса 7,00T-20; стальные диски
Шины 9,00-10-14PR; двойные, диагональные, камерные
Тормозная система
Тип спереди и сзади независимая двухконтурная пневматическая тормозная система
Тормозные резервуары 1 стальной резервуар на 40 л и 1 стальной резервуар на 20 л
Рабочие тормоза с пневматическим приводом, барабанные, внутренний диаметр тормозного барабана 400 мм
Ширина тормозной колодки Передней, мм 85
Задней, мм 120
Стояночный тормоз центральный барабанный тормоз, механическое управление
Горный тормоз (в выпускной системе двигателя) дроссельная заслонка с электрическим управлением и пневматическим приводом в выхлопной трубе
Рама китайского грузовика FAW CA1093K2
Тип рама лестничного типа, боковые лонжероны коробчатого сечения
Линейные размеры поперечного сечения, мм 235 × 75 × 6
Ширина рамы в сборе Спереди, мм 865
Сзади, мм 865
Кабина китайского грузовика FAW CA1093K2
Тип цельнометаллическая стальная, сварная, традиционной капотной компоновки, изолированное крепление, крышка капота поднимается на угол 50° с помощью торсионного вала и оборудована предохранительной защёлкой
Стёкла многослойное лобовое стекло и безопасное закалённое стекло в боковых и задних окнах
Стеклоочиститель ветрового стекла 2 щётки, электрический привод, 2 скорости и прерывистый режим работы
Аудио кассетная стереомагнитола AM/FM
Приборы и указатели спидометр, тахометр, указатель температуры охлаждающей жидкости, указатель давления воздуха, масляный манометр двигателя
Сигнальные лампы и зуммеры низкий уровень охлаждающей жидкости (сигнальная лампа и звуковой сигнал); низкое давление масла (сигнальная лампа и звуковой сигнал); низкое давление воздуха (сигнальная лампа и звуковой сигнал); стояночный тормоз (контрольная лампа)
Электрооборудование
Тип 24 В, заземление отрицательного полюса
Аккумуляторная батарея Модель 6-QA-120D
Ёмкость, А·ч 2 × 120
Светотехника Передняя комбинация галогенной фары и габаритной лампы
Задняя комбинация стоп-сигнала, заднего фонаря и лампы заднего хода с отражателем
Весовые характеристики
Снаряжённая масса, кг 4460
Распределение снаряжённой массы грузовика На передний мост, кг 2210
На задний мост, кг 2250
Грузоподъёмность, кг 6000
Размеры
Габаритные размеры Длина, мм 7205
Ширина, мм 2476
Высота, мм 2435
Внутренние размеры кузова Длина, мм 4200
Ширина, мм 2300
Высота, мм 550
Колея Передняя, мм 1800
Задняя, мм 1800
Колёсная база, мм 4050
Передний свес, мм 1155
Расстояние от задней стенки кабины до центра заднего моста, мм 2410
Расстояние от конца рамы до центра заднего моста, мм 1575
Основные ходовые характеристики
Максимальная скорость, км/ч 90
Расход топлива при 80 км/ч с полной загрузкой, л/100 км 18
Минимальный радиус поворота, м 8,2
Максимальный внешний уровень шума при ускорении, дБ(А) 84
Минимальный дорожный просвет, мм 250

Особенности китайского грузовика FAW CA1093K2

  • Практичный и износоустойчивый интерьер кабины грузовика FAW: простой и легко очищаемый, низкие эксплуатационные расходы.
  • Сцепление диафрагменного типа: высокий максимальный крутящий момент муфты, плавное включение сцепления и большой ресурс.

Опции

  • Огневой предпусковой подогреватель
  • Радиальные шины 9,00R20-14PR
