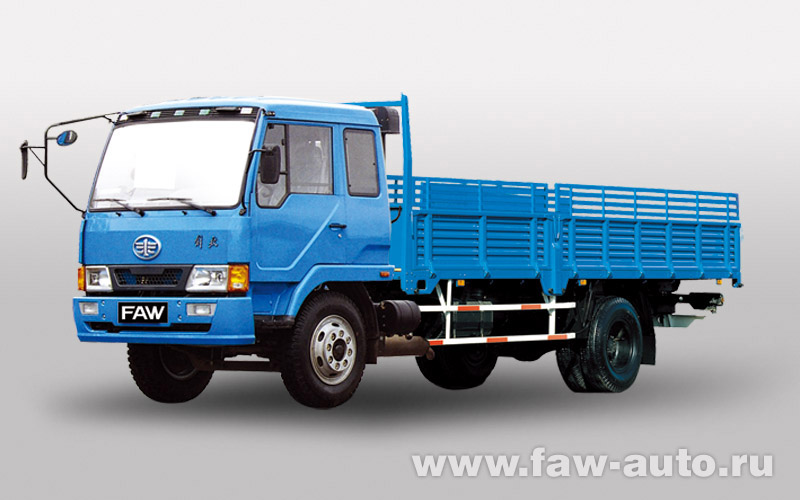

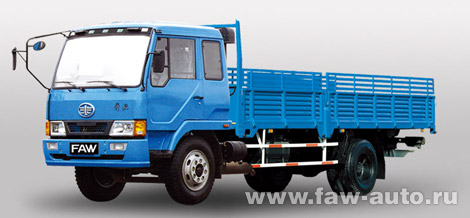

Китайский грузовик FAW CA1121PK2L2Y (1121) бортовой, с правым рулём

FAW CA1121PK2L2Y

Технические характеристики китайского грузовика FAW CA1121PK2L2Y

Общие сведения
Модель FAW CA1121PK2L2Y
Тип бортовой грузовой автомобиль
Двигатель китайского грузовика FAW CA1121PK2L2Y
Модель двигателя CA6110/125Z1A1
Тип 6-цилиндровый рядный 4-тактный, водяного охлаждения, с непосредственным впрыском топлива и турбонаддувом
Максимальная мощность, кВт (л.с.) 132 (180) при 2500 об/мин
Максимальный крутящий момент, Н·м 588 при 1600 об/мин
Диаметр цилиндра и ход поршня, мм 110 × 125
Рабочий объём двигателя, л 7,127
Степень сжатия 17 : 1
Удельный расход топлива, г/кВт·ч 210
Нормы выхлопа Евро-1
Производительность воздушного компрессора, л/мин 235 при 2500 об/мин
Система смазки полнопоточный масляный фильтр, центробежный масляный фильтр, масляный фильтр турбонагнетателя
Система пуска Стартер 24 В, 6 кВт
Генератор 28 В 1,5 кВт, со встроенным регулятором
Вспомогательное пусковое устройство предпусковой подогреватель решётчатого типа
Система впуска воздуха двухэлементный воздушный фильтр со сменными бумажными элементами, с индикатором загрязнения
Топливная система Топливные фильтры один установленный на раме топливный фильтр грубой очистки и два установленных на двигателе фильтра тонкой очистки топлива
Ёмкость топливных баков, л 2 × 150
Система выпуска отработавших газов горизонтальный глушитель с гибкой выхлопной трубой
Система охлаждения Радиатор алюминиевый радиатор трубчатого типа с баком регенерации охлаждающей жидкости
Вентилятор легковесный, пластмассовый, с гидроприводом
Сцепление
Тип сухое однодисковое диафрагменное
Управление с гидравлическим приводом и пневмоусилителем
Диаметр, мм 380
Материал фрикционной накладки диска сцепления без содержания асбеста
Трансмиссия
Модель FAW CA6T138
Тип механическая трансмиссия
Скорости 6 вперёд, 1 назад
Передаточные числа на передачах Первая 7,285
Вторая 4,193
Третья 2,485
Четвёртая 1,563
Пятая 1,000
Шестая 0,847
Задняя 6,777
Передний мост грузовика FAW CA1121PK2L2Y
Тип штампованная балка двутаврового сечения, смонтированная сзади поперечная рулевая тяга
Номинальная нагрузка на мост, кг 4500
Рулевой механизм со встроенным усилителем
Рулевая колонка регулируемая по наклону и телескопическая
Передняя подвеска полуэллиптические многолистовые рессоры с телескопическими амортизаторами двухстороннего действия, диаметром 50 мм
Колёса 7,00T-20; стальные диски
Шины 9,00-20-14PR; одинарные, диагональные, камерные
Задний мост грузовика FAW CA1121PK2L2Y
Тип Ф390, ведущий мост с полностью разгруженными полуосями, литой
Передаточное отношение 5,43
Номинальная нагрузка на мост, кг 9600
Задняя подвеска полуэллиптические многолистовые рессоры и вспомогательные пружины
Колёса 7,00T-20; стальные диски
Шины 9,00-20-14PR; двойные, диагональные, камерные
Тормозная система
Тип спереди и сзади независимая двухконтурная пневматическая тормозная система с осушителем воздуха
Тормозные резервуары 2 стальных резервуара по 45 л
Рабочие тормоза с пневматическим приводом, барабанные, внутренний диаметр тормозного барабана 400 мм
Ширина тормозной колодки Передней, мм 100
Задней, мм 150
Стояночный тормоз действующие на задних колёсах пружинные энергоаккумуляторы с пневматическим приводом, приводимые в действие клапаном с ручным управлением совместно с клапаном быстрого растормаживания
Горный тормоз (в выпускной системе двигателя) дроссельная заслонка с электрическим управлением и пневматическим приводом в выхлопной трубе
Рама китайского грузовика FAW CA1121PK2L2Y
Тип рама лестничного типа, боковые лонжероны коробчатого сечения
Линейные размеры поперечного сечения, мм 237 × 75 × 7 (со внутренним элементом жёсткости 4 мм)
Ширина рамы в сборе Спереди, мм 865
Сзади, мм 865
Кабина китайского грузовика FAW CA1121PK2L2Y
Тип модель FK, цельнометаллическая стальная, сварная, бескапотная (расположена над двигателем), полностью изолированное крепление, наклоняемая на угол 44° с помощью торсионного вала, с предохранительной защёлкой
Стёкла многослойное лобовое стекло и безопасное закалённое стекло в боковых и задних окнах
Стеклоочиститель ветрового стекла 3 щётки, электрический привод, 2 скорости и прерывистый режим работы
Сиденье водителя регулировка высоты, положения и угла наклона спинки, пружинная подвеска, матерчатая обивка, подголовник
Сиденье пассажира регулировка угла наклона спинки, пружинная подвеска, матерчатая обивка, высокая спинка
Ремни безопасности для водителя и пассажира, трёхточечные
Аудио кассетная стереомагнитола AM/FM
Приборы и указатели спидометр, тахометр, указатель температуры охлаждающей жидкости, указатель давления воздуха
Сигнальные лампы и зуммеры закрытие кабины (сигнальная лампа и звуковой сигнал); низкий уровень охлаждающей жидкости (сигнальная лампа и звуковой сигнал); низкое давление масла (сигнальная лампа и звуковой сигнал); низкое давление воздуха (сигнальная лампа и звуковой сигнал); стояночный тормоз (контрольная лампа)
Электрооборудование
Тип 24 В, заземление отрицательного полюса
Аккумуляторная батарея Модель 6-QAW-120
Ёмкость, А·ч 2 × 120
Светотехника Передняя комбинация галогенной фары и габаритной лампы
Задняя комбинация стоп-сигнала, заднего фонаря и лампы заднего хода с отражателем
Весовые характеристики
Снаряжённая масса, кг 5700
Распределение снаряжённой массы грузового автомобиля На передний мост, кг 2800
На задний мост, кг 2900
Грузоподъёмность, кг 8000
Размеры
Габаритные размеры Длина, мм 8495
Ширина, мм 2490
Высота, мм 2850
Внутренние размеры кузова Длина, мм 6100
Ширина, мм 2300
Высота, мм 550
Колея Передняя, мм 1800
Задняя, мм 1800
Колёсная база, мм 4690
Передний свес, мм 1232
Расстояние от задней стенки кабины до центра заднего моста, мм 3915
Основные ходовые характеристики
Максимальная скорость, км/ч 100
Расход топлива при 80 км/ч с полной загрузкой, л/100 км 19
Минимальный радиус поворота, м 8,5
Максимальный внешний уровень шума при ускорении, дБ(А) 84
Минимальный дорожный просвет, мм 250

Особенности китайского грузовика FAW CA1121PK2L2Y

  • Практичный и износоустойчивый интерьер кабины: простой и легко очищаемый, низкие эксплуатационные расходы.
  • Сцепление диафрагменного типа: высокий максимальный крутящий момент муфты, плавное включение сцепления и большой ресурс.

Опции

  • ЭСП (электростеклоподъёмники)
  • Огневой предпусковой подогреватель
  • Радиальные шины 9,00R20-14PR
