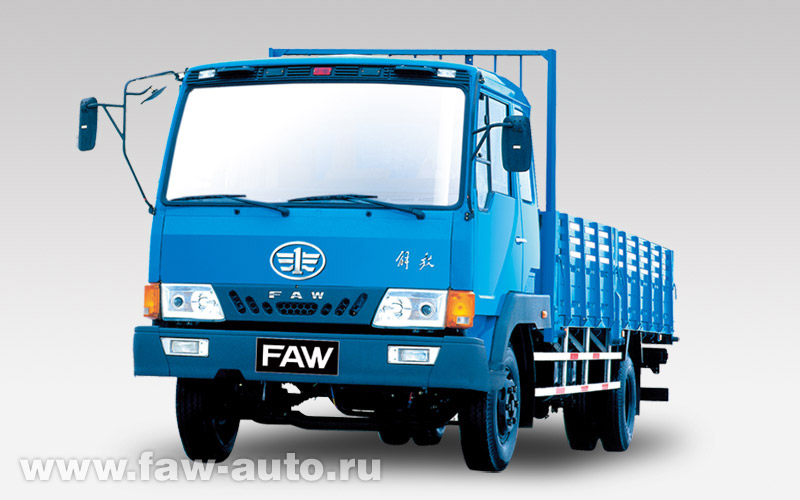

Китайский бортовой праворульный грузовик FAW CA1070K28L3Y (1070)

FAW CA1070K28L3Y

Технические характеристики китайского грузовика FAW CA1070K28L3Y

Общие сведения
Модель FAW CA1070K28L3Y
Тип бортовой грузовой автомобиль
Двигатель китайского грузовика FAW CA1070K28L3Y
Модель двигателя CA4110/125ZA5
Тип 4-цилиндровый рядный 4-тактный, водяного охлаждения, с непосредственным впрыском топлива и турбонаддувом
Максимальная мощность, кВт (л.с.) 90 (122) при 2700 об/мин
Максимальный крутящий момент, Н·м 350 при 1600 об/мин
Диаметр цилиндра и ход поршня, мм 110 × 125
Рабочий объём двигателя, л 4,752
Степень сжатия 17 : 1
Удельный расход топлива, г/кВт·ч 218
Нормы выхлопа Евро-1
Система смазки полнопоточный масляный фильтр, центробежный масляный фильтр, масляный фильтр турбонагнетателя
Система пуска Стартер 24 В, 4,5 кВт
Генератор 28 В 1 кВт, со встроенным регулятором
Вспомогательное пусковое устройство предпусковой подогреватель решётчатого типа
Система впуска воздуха двухэлементный воздушный фильтр со сменными бумажными элементами, с индикатором загрязнения
Топливная система Топливные фильтры один установленный на раме топливный фильтр грубой очистки и два установленных на двигателе фильтра тонкой очистки топлива
Ёмкость топливного бака, л 150
Система выпуска отработавших газов горизонтальный глушитель с гибкой выхлопной трубой
Система охлаждения Радиатор алюминиевый радиатор трубчатого типа с баком регенерации охлаждающей жидкости
Вентилятор легковесный, пластмассовый, с гидроприводом
Сцепление
Тип сухое однодисковое диафрагменное
Управление с гидравлическим приводом и пневмоусилителем
Диаметр, мм 350
Материал фрикционной накладки диска сцепления без содержания асбеста
Трансмиссия
Модель FAW CA6T123
Тип механическая трансмиссия
Скорости 6 вперёд, 1 назад
Передаточные числа на передачах Первая 6,515
Вторая 3,916
Третья 2,345
Четвёртая 1,428
Пятая 1,000
Шестая 0,813
Задняя 6,060
Передний мост грузовика FAW CA1070K28L3Y
Тип штампованная балка двутаврового сечения, смонтированная сзади поперечная рулевая тяга
Номинальная нагрузка на мост, кг 3500
Рулевой механизм со встроенным усилителем
Рулевая колонка регулируемая по наклону и телескопическая
Передняя подвеска полуэллиптические многолистовые рессоры с телескопическими амортизаторами двухстороннего действия, диаметром 40 мм
Колёса 6,00G-16; стальные диски
Шины 8,25-16-14PR; одинарные, диагональные, камерные
Задний мост грузовика FAW CA1070K28L3Y
Тип Ф325, ведущий мост с полностью разгруженными полуосями, сварной
Передаточное отношение 5,43
Номинальная нагрузка на мост, кг 6500
Задняя подвеска полуэллиптические многолистовые рессоры и вспомогательные пружины
Колёса 6,00G-16; стальные диски
Шины 8,25-16-14PR; двойные, диагональные, камерные
Тормозная система
Тип спереди и сзади независимая двухконтурная пневматическая тормозная система
Тормозные резервуары 1 стальной резервуар на 20 л и 1 стальной резервуар на 40 л
Рабочие тормоза с пневматическим приводом, барабанные, внутренний диаметр тормозного барабана 310 мм
Ширина тормозной колодки Передней, мм 100
Задней, мм 130
Стояночный тормоз действующие на задних колёсах пружинные энергоаккумуляторы с пневматическим приводом, приводимые в действие клапаном с ручным управлением совместно с клапаном быстрого растормаживания
Горный тормоз (в выпускной системе двигателя) дроссельная заслонка с электрическим управлением и пневматическим приводом в выхлопной трубе
Рама китайского грузовика FAW CA1070K28L3Y
Тип рама лестничного типа, боковые лонжероны коробчатого сечения
Линейные размеры поперечного сечения, мм 200 × 65 × 6
Ширина рамы в сборе Спереди, мм 865
Сзади, мм 800
Кабина китайского грузовика FAW CA1070K28L3Y
Тип модель FK, цельнометаллическая стальная, сварная, бескапотная (расположена над двигателем), полностью изолированное крепление, наклоняемая на угол 44° с помощью торсионного вала, с предохранительной защёлкой
Стёкла многослойное лобовое стекло и безопасное закалённое стекло в боковых и задних окнах
Стеклоочиститель ветрового стекла 3 щётки, электрический привод, 2 скорости и прерывистый режим работы
Сиденье водителя регулировка высоты, положения и угла наклона спинки, пружинная подвеска, матерчатая обивка, подголовник
Сиденье пассажира регулировка угла наклона спинки, пружинная подвеска, матерчатая обивка, высокая спинка
Ремни безопасности для водителя и пассажира, трёхточечные
Аудио кассетная стереомагнитола AM/FM
Приборы и указатели спидометр, указатель температуры охлаждающей жидкости, указатель давления воздуха
Сигнальные лампы и зуммеры закрытие кабины (сигнальная лампа и звуковой сигнал); низкий уровень охлаждающей жидкости (сигнальная лампа и звуковой сигнал); низкое давление масла (сигнальная лампа и звуковой сигнал); низкое давление воздуха (сигнальная лампа и звуковой сигнал); стояночный тормоз (контрольная лампа)
Электрооборудование
Тип 24 В, заземление отрицательного полюса
Аккумуляторная батарея Модель 6-QAW-100
Ёмкость, А·ч 2 × 100
Светотехника Передняя комбинация галогенной фары и габаритной лампы
Задняя комбинация стоп-сигнала, заднего фонаря и лампы заднего хода с отражателем
Весовые характеристики
Снаряжённая масса, кг 4050
Распределение снаряжённой массы грузового автомобиля На передний мост, кг 2130
На задний мост, кг 1920
Грузоподъёмность, кг 5000
Размеры
Габаритные размеры Длина, мм 7730
Ширина, мм 2256
Высота, мм 2585
Внутренние размеры кузова Длина, мм 5300
Ширина, мм 2080
Высота, мм 400
Колея Передняя, мм 1810
Задняя, мм 1620
Колёсная база, мм 4250
Передний свес, мм 1180
Задний свес, мм 2300
Основные ходовые характеристики
Максимальная скорость, км/ч 95
Расход топлива при 80 км/ч с полной загрузкой, л/100 км 13
Минимальный радиус поворота, м 8,3
Максимальный внешний уровень шума при ускорении, дБ(А) 84
Минимальный дорожный просвет, мм 200

Особенности китайского грузовика FAW CA1070K28L3Y

  • Сцепление диафрагменного типа: высокий максимальный крутящий момент муфты, плавное включение сцепления и большой ресурс.
  • Практичный и износоустойчивый интерьер кабины: простой и легко очищаемый, низкие эксплуатационные расходы.

Опции

  • ЭСП (электростеклоподъёмники)
  • Радиальные шины 8,25R16-14PR
