| Общие сведения |
| Модель |

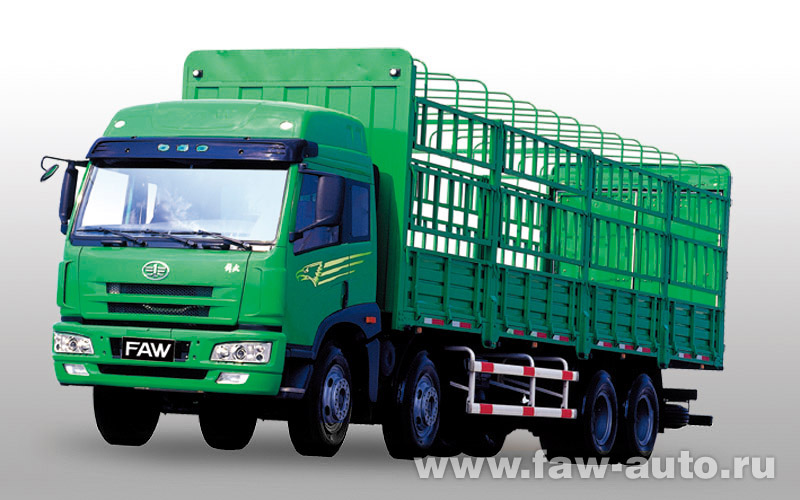

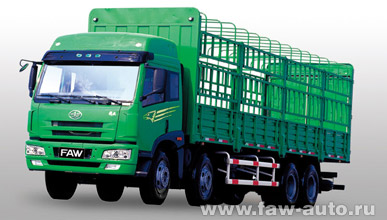

FAW CA5313CLXYP7K2L11T4 |
| Тип |
бортовой грузовик 8х4 с тент-каркасом |
| Двигатель китайского бортового грузовика FAW CA5313CLXYP7K2L11T4 |
| Модель двигателя |
CA6DL1-26 |
| Тип |
6-цилиндровый рядный 4-тактный, водяного охлаждения, с непосредственным впрыском топлива, турбонаддувом и промежуточным охлаждением |
| Максимальная мощность, кВт (л.с.) |
192 (260) при 2300 об/мин |
| Максимальный крутящий момент, Н·м |
1000 при 1400 об/мин |
| Диаметр цилиндра и ход поршня, мм |
110 × 135 |
| Рабочий объём двигателя, л |
7,7 |
| Нормы выхлопа |
Евро-2 |
| Степень сжатия |
17,5 : 1 |
| Удельный расход топлива, г/кВт·ч |
200 |
| Производительность воздушного компрессора, л/мин |
380 при 2300 об/мин |
| Система смазки |
полнопоточный масляный фильтр, центробежный масляный фильтр, масляный фильтр турбонагнетателя |
| Система пуска |
Стартер |
24 В, 6 кВт |
| Генератор |
28 В 2 кВт, со встроенным регулятором |
| Вспомогательное пусковое устройство |
предпусковой подогреватель решётчатого типа |
| Система впуска воздуха |
двухэлементный воздушный фильтр со сменными бумажными элементами, с индикатором загрязнения |
| Топливная система |
Топливные фильтры |
один установленный на раме топливный фильтр грубой очистки и два установленных на двигателе фильтра тонкой очистки топлива |
| Ёмкость топливного бака, л |
400 |
| Система выпуска отработавших газов |
блочный глушитель коробчатого типа с гибкой выхлопной трубой |
| Система охлаждения |
Радиатор |
алюминиевый радиатор трубчатого типа с баком регенерации охлаждающей жидкости |
| Вентилятор |
легковесный, пластмассовый, с гидроприводом |
| Сцепление |
| Тип |
сухое однодисковое диафрагменное |
| Управление |
с гидравлическим приводом и пневмоусилителем |
| Диаметр, мм |
430 |
| Материал фрикционной накладки диска сцепления |
без содержания асбеста |
| Трансмиссия |
| Модель |
Shanxi Fuller 8JS118 |
| Тип |
механическая трансмиссия с демультипликатором |
| Скорости |
8 вперёд, 1 назад |
| Передаточные числа на передачах |
Первая |
11,40 |
| Вторая |
7,94 |
| Третья |
5,63 |
| Четвёртая |
4,06 |
| Пятая |
2,81 |
| Шестая |
1,96 |
| Седьмая |
1,39 |
| Восьмая |
1,00 |
| Задняя |
11,35 |
| Передний мост бортового грузовика FAW CA5313CLXYP7K2L11T4 |
| Тип |
штампованная балка двутаврового сечения, смонтированная сзади поперечная рулевая тяга |
| Номинальная нагрузка на мост, кг |
14000 |
| Рулевой механизм |
со встроенным усилителем |
| Рулевая колонка |
регулируемая по наклону и телескопическая |
| Передняя подвеска |
полуэллиптические многолистовые рессоры с телескопическими амортизаторами двухстороннего действия, диаметром 40 мм |
| Колёса |
7,50V-20; стальные диски |
| Шины |
11,00R20-16PR; одинарные, радиальные, камерные |
| Задний мост бортового грузовика FAW CA5313CLXYP7K2L11T4 |
| Тип |
Ф457, ведущий мост с полностью разгруженными полуосями, литой |
| Передаточное отношение |
5,826 |
| Номинальная нагрузка на мост, кг |
23000 |
| Задняя подвеска |
полуэллиптические многолистовые рессоры со вспомогательными пружинами |
| Колёса |
7,50V-20; стальные диски |
| Шины |
11,00R20-16PR; двойные, радиальные, камерные |
| Тормозная система |
| Тип |
спереди и сзади независимая двухконтурная тормозная система с осушителем воздуха |
| Тормозные резервуары |
1 стальной резервуар на 25 л и 4 стальных резервуара по 35 л |
| Рабочие тормоза |
с пневматическим приводом, барабанные, внутренний диаметр тормозного барабана 400 мм |
| Ширина тормозной колодки |
Передней, мм |
135 |
| Задней, мм |
200 |
| Стояночный тормоз |
действующие на задних колёсах пружинные энергоаккумуляторы с пневматическим приводом, приводимые в действие клапаном с ручным управлением совместно с клапаном быстрого растормаживания |
| Горный тормоз (в выпускной системе двигателя) |
дроссельная заслонка с электрическим управлением и пневматическим приводом в выхлопной трубе |
| Рама китайского бортового грузовика FAW CA5313CLXYP7K2L11T4 |
| Тип |
рама лестничного типа, боковые лонжероны коробчатого сечения |
| Линейные размеры поперечного сечения, мм |
320 × 90 × 8 (со внутренним элементом жёсткости 5 мм) |
| Ширина рамы в сборе |
Спереди, мм |
865 |
| Сзади, мм |
865 |
| Кабина китайского бортового грузовика FAW CA5313CLXYP7K2L11T4 |
| Тип |
модель J5M, цельнометаллическая стальная, сварная, бескапотная (расположена над двигателем), высокая, спальник с двумя местами, прозрачный люк в крыше, 2-точечная пружинно-гидравлическая подвеска, гидравлическая система подъёма кабины, с предохранительной защёлкой, угол наклона кабины 44° |
| Стёкла |
многослойное лобовое стекло и безопасное закалённое стекло в боковых и задних окнах |
| Стеклоочиститель ветрового стекла |
3 щётки, электрический привод, 2 скорости и прерывистый режим работы |
| Сиденье водителя |
регулировка высоты, положения и угла наклона спинки, пружинная подвеска, матерчатая обивка, подголовник |
| Сиденье пассажира |
регулировка угла наклона спинки, пружинная подвеска, матерчатая обивка, высокая спинка |
| Ремни безопасности |
для водителя и пассажира, трёхточечные |
| Аудио |
кассетная стереомагнитола AM/FM |
| Приборы и указатели |
спидометр, тахометр, указатель температуры охлаждающей жидкости, указатель давления воздуха |
| Сигнальные лампы и зуммеры |
закрытие кабины (сигнальная лампа и звуковой сигнал); низкий уровень охлаждающей жидкости (сигнальная лампа и звуковой сигнал); низкое давление масла (сигнальная лампа и звуковой сигнал); низкое давление воздуха (сигнальная лампа и звуковой сигнал); стояночный тормоз (контрольная лампа) |
| Электрооборудование |
| Тип |
24 В, заземление отрицательного полюса |
| Аккумуляторная батарея |
Модель |
6-QAW-150D |
| Ёмкость, А·ч |
2 × 150 |
| Светотехника |
Передняя |
комбинация галогенной фары и габаритной лампы |
| Задняя |
комбинация стоп-сигнала, заднего фонаря и лампы заднего хода с отражателем |
| Весовые характеристики |
| Снаряжённая масса, кг |
13100 |
| Распределение снаряжённой массы бортового грузовика |
На переднюю тележку, кг |
6060 |
| На заднюю тележку, кг |
7040 |
| Грузоподъёмность, кг |
20000 |
| Размеры |
| Габаритные размеры |
Длина, мм |
11990 |
| Ширина, мм |
2490 |
| Высота, мм |
3940 |
| Внутренние размеры кузова |
Длина, мм |
9500 |
| Ширина, мм |
2300 |
| Высота, мм |
800 |
| Колея |
Передняя, мм |
1914 |
| Задняя, мм |
1847 |
| Колёсная база, мм |
1900 + 4500 + 1350 |
| Передний свес, мм |
1375 |
| Расстояние от задней стенки кабины до центра тележки задних мостов, мм |
7075 |
| Расстояние от центра тележки задних мостов до конца рамы, мм |
2520 |
| Основные ходовые характеристики |
| Максимальная скорость, км/ч |
83 |
| Расход топлива при 70 км/ч с полной загрузкой, л/100 км |
30 |
| Минимальный радиус поворота, м |
11,9 |
| Максимальный внешний уровень шума при ускорении, дБ(А) |
84 |
| Минимальный дорожный просвет, мм |
245 |
